Базовая настройка Mikrotik для начинающих. Производится она так

На данный момент интерфейсы ether2-ether5 и wlan1 работают независимо друг от друга, их необходимо объединить в единую среду передачи данных.

Ethernet интерфейсы можно объединить на аппаратном уровне, что повысит скорость передачи данных и снизит нагрузку на CPU (по сравнению с программным мостом). В качестве master port будет использоваться ether5, можно назначить любой, но если появится еще один провайдер, то логично будет подключить его во второй порт (и отключить на нем master port).

Для RoS ниже 6.41:
Переименовываем ether5 в eth5-lan: ➙➙➙ ;
Переименовываем ether2-ether4 и устанавливаем для них master port: ➙➙➙ .

Консольный вариант

/interface ethernet set name=eth5-lan /interface ethernet set name=eth2-lan master-port=eth5-lan /interface ethernet set name=eth3-lan master-port=eth5-lan /interface ethernet set name=eth4-lan master-port=eth5-lan

Интересный момент. Средствами master port можно объединить интерфейсы принадлежащее одному чипсету, на старших моделях чипсетов может быть несколько (колонка switch), интерфейсы с разных чипсетов объединяются через программный Bridge, ну или пачкордом.

Теперь все локальные Ethernet интерфейсы объединены под именем eth5-lan.

Wireless интерфейс существует отдельно от Ethernet, для объединения потребуется прибегнуть к программному мосту (bridge).

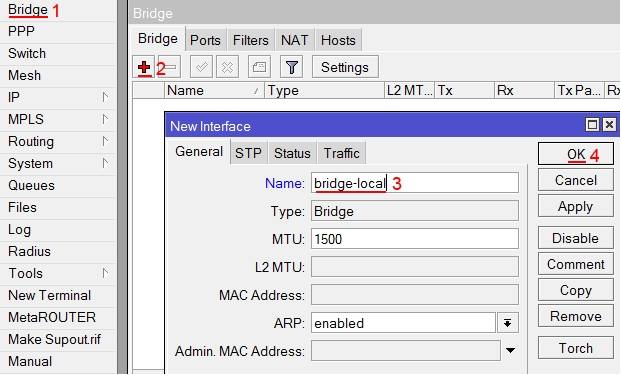

Создаем интерфейс моста: ➙[+]➙➙ ;

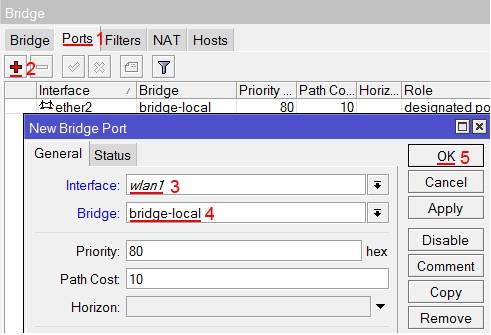

Добавляем интерфейсы: ➙➙[+]➙➙
➙➙[+]➙➙

Консольный вариант

/interface bridge add name=br1-lan /interface bridge port add interface=eth5-lan bridge=br1-lan /interface bridge port add interface=wlan1 bridge=br1-lan

Для RoS 6.41 и выше:
В current версии RouterOS больше нет опции master-port, теперь все настройки производятся внутри bridge интерфейса

Создаем интерфейс br1-lan:
/interface bridge add name=br1-lan

Добавляем интерфейсы в bridge:
/interface bridge port add bridge=br1-lan interface=eth2-lan hw=yes add bridge=br1-lan interface=eth3-lan hw=yes add bridge=br1-lan interface=eth4-lan hw=yes add bridge=br1-lan interface=eth5-lan hw=yes add bridge=br1-lan interface=wlan1

Все можно делать через GUI, опция hw там зовется hardware offload.

Обращаем внимание на опцию hw у проводных интерфейсов, именно она теперь отвечает за загрузку свича(если это возможно). Если у вас несколько bridge интерфейсов и везде включена опция hw, то устройство будет самостоятельно выбирать, какой из мостов делать аппаратным, соответственно отключайте hw там где он наименее важен самостоятельно.

Теперь все локальные Ethernet и wlan интерфейсы объединены под именем br1-lan.

Безопасность беспроводной сети

Вещь муторная(точнее муторно ее описывать), но необходимая.

Добавляем профиль безопасности и указываем пароль для беспроводного подключения: ➙➙[+]
Name - название профиля;
WPA/WPA2 Pre-Shared Key - ключи для WPA/WPA2(пароль от wi-fi);
Остальное по скриншоту, в завершении .

Консольный вариант

/interface wireless security-profiles add name=wpa2-protected mode=dynamic-keys authentication-types=wpa-psk,wpa2-psk unicast-chiphers=aes-ccm group-chiphers=aes-ccm wpa-pre-shared-key=ключ_wpa wpa2-pre-shared-key=ключ_wpa2

Активируем и настраиваем беспроводной интерфейс: ➙➙ .
На вкладке :
Mode: ap bridge;
Band: 2gHz-B/G/N. Если ваши беспроводные девайсы выпущены несколько лет назад, то логичнее выбрать 2gHz-B/G. ;
Frequency: auto. В SOHO устройствах этот параметр называется Канал соответствие можно посмотреть по ссылке . Если не уверены что выбрать, оставляйте auto. ;
SSID: Название точки доступа;
Wireless Protocol: 802.11;
Securiity Profile: wpa2-protect. Профиль созданный на предыдущем шаге.;
Bridge Mode: enabled;
Default Authenticate: yes;
Default Forward: yes;
Hide SSID: no. Можно скрыть точку доступа. Но не стоит считать это панацеей. ;
Далее вкладка .
Отключаем все.

Как закончили, нажимаем и пробуем подключиться (ip телефон не получит, но подключение должно установиться).

Консольный вариант

/interface wireless set wlan1 disabled=no ssid=MyRouter mode=ap-bridge band=2ghz-b/g/n frequency=2412 bridge-mode=enabled wireless-protocol=802.11 security-profile=wpa2-protect default-authentication=yes default-forwarding=yes hide-ssid=no /interface wireless nstreme set wlan1 enable-nstreme=no enable-polling=no disable-csma=no

Настройка ip, dhcp-server

Добавляем ip на интерфейса br1-lan: ➙➙[+]➙➙

Консольный вариант

/ip address add address=192.168.10.1/24 interface=br1-lan

Создаем пул адресов для dhcp: ➙➙[+]➙➙

Консольный вариант

/ip pool add name=dhcp-pc address=192.168.10.100-192.168.10.200

Включаем прослушку dhcp-запросов на интерфейсе br1-lan: ➙➙[+]➙➙

Теперь надо определиться какие параметры будут отдаваться по dhcp: ➙➙➙[+]
Address: 192.168.10.0/24;
Gateway: 192.168.10.1;
Netmask: 24;
DNS Servers: 192.168.10.1.
По окончанию .

На скриншоте в качестве NTP сервера указан адрес роутера, но в базовой поставке раздавать точное время Mikrotik не умеет, можно указать любой другой сервер из сети, либо добавить и настроить пакет ntp(описано в конце HOWTO).

Консольный вариант

/ip dhcp-server add name=dhcp-pc interface=br1-lan lease-time=08:00:00 address-pool=dhcp-pc /ip dhcp-server network add address=192.168.10.0/24 dns-server=192.168.10.1 gateway=192.168.10.1 netmask=24

Настройка сервера доменных имен

Если вас не устраивают DNS от провайдера можно добавить в список свои (можно полностью убрать провайдерские DNS выключив опцию Use peer DNS в соответствующих подключениях).

Включаем прослушку DNS запросов: ➙➙➙

Консольный вариант

/ip dns set allow-remote-requests=yes

Теперь локальная сеть работает, перезапускам сетевой интерфейс (или dhcp-клиент) для получения ip от роутера и можно использовать для подключения по winbox/http/ssh/telnet/ftp/scp ip:192.168.10.1.

Между устройствами в локальной сети появилось связь, при попытке сделать ping до любого ресурса распознается его адрес, но доступ в интернет все еще отсутствует. Пришло время для последнего крупного пункта: настройки пакетного фильтра.

Пакетный фильтр

RouterOS является разновидностью ОС GNU/Linux, в качестве пакетного фильтра применяется netfilter, не могу сказать работает интерфейс напрямую с модулем ядра или с с использованием iptables, но разработчики постарались сделать синтаксис максимально приближенный к последнему.

Дабы не описывать каждую команду отдельно давайте немного разберемся. Пакетный фильтр настраивается в ➙ , нас будут интересовать вкладки (таблицы в терминологии iptables) , и . В каждую таблицу можно добавить ряд правил (как и везде кнопкой [+] ), правила обрабатываются поочередно сверху вниз, поэтому порядок важен. Каждое правило состоит из Условий, разнесенных по трем вкладкам: General, Advanced, Extra и Действия, вкладка Action , есть еще статистика работы правила, но она нам не интересна. Правило может содержать множество условий, главное не делать их противоречивыми. Если проходя по правилам пакет подходит под все условия, он обрабатывается соответствующим действием и дальше не идет (на самом деле некоторые действия пропускают пакет дальше, просто запомните этот факт если планируете в будущем глубже разобраться с netfilter ). В варианте для новичков нам будет достаточно условий из Вкладки General .

Какие будут настройки? У пользователей из локальной сети появится доступ в интернет. Доступ на mikrotik из локальной сети будет ограничен используемыми службами(web, winbox, ssh, dns, ntp), из внешней сети будет открыт доступ по web, но с измененным адресом порта на 9999.

Все необходимые правила описаны в виде таблиц, если боитесь ошибиться или просто лень, открывайте и копируйте в него строки из консольного варианта в конце раздела.

Вкладка

Условия										Действие
#	Chain	Src. Address	Dst. Address	Protocol	Dst.Port	In. Iterface	Out. Interface	Connection Mark	Connection State	Действие
0	Input			icmp						accept
1	Input	192.168.10.0/24		tcp	80,8291,22	br1-lan			new	accept

3	Input	192.168.10.0/24		udp	53,123	br1-lan			new	accept
4	Input								established,related	accept
5	Output								[!]Invalid	accept
6	Forward	192.168.10.0/24				br1-lan	eth1-wan		new, established	accept
7	Forward		192.168.10.0/24			eth1-wan	br1-lan		established,related	accept
8	Input									reject
9	Output									reject
10	Forward									reject

Вкладка

Консольный вариант

/ip firewall filter add chain=input protocol=icmp add chain=input connection-state=new dst-port=80,8291,22 in-interface=br1-lan protocol=tcp src-address=192.168.10.0/24 add chain=input connection-mark=allow_in connection-state=new dst-port=80 in-interface=eth1-wan protocol=tcp add chain=input connection-state=new dst-port=53,123 protocol=udp src-address=192.168.10.0/24 add chain=input connection-state=established,related add chain=output connection-state=!invalid add chain=forward connection-state=established,new in-interface=br1-lan out-interface=eth1-wan src-address=192.168.10.0/24 add chain=forward connection-state=established,related in-interface=eth1-wan out-interface=br1-lan add action=drop chain=input add action=drop chain=output add action=drop chain=forward /ip firewall nat add action=masquerade chain=srcnat out-interface=eth1-wan src-address=192.168.10.0/24 add action=redirect chain=dstnat in-interface=eth1-wan dst-port=9999 protocol=tcp to-ports=80 /ip firewall mangle add action=mark-connection chain=prerouting dst-port=9999 new-connection-mark=allow_in protocol=tcp connection-state=new

Теперь интернет должен быть доступен, если вам этого достаточно то закрывайте HOWTO и пользуйтесь, если хотите узнать больше дальше пойдет рад дополнений.

Дополнение 1. Имя устройства

Даем устройству имя: ➙➙➙
И задаем его в dns: ➙➙➙[+]➙➙
Теперь к устройству можно обращаться по доменному имени mikrouter , но только из локальной подсети.

Консольный вариант

/system identity set name=MikRouter /ip dns static add name=mikrouter address=192.168.12.10

Дополнение 2. Настройка времени

Настраиваем часы: ➙➙➙➙

Дополнение 3. Обновление

Обновляем устройство и добавляем пакеты.

Заходим на сайт Mikrotik и загружаем архив с обновлениями (Extra Packages) для своего роутера. Распаковываем и оставляем следующие (6.30.2 - актуальная версия на момент написания, обновления выходят достаточно часто):
advanced-tools-6.30.2-mipsbe.npk dhcp-6.30.2-mipsbe.npk multicast-6.30.2-mipsbe.npk ntp-6.30.2-mipsbe.npk ppp-6.30.2-mipsbe.npk routing-6.30.2-mipsbe.npk security-6.30.2-mipsbe.npk system-6.30.2-mipsbe.npk user-manager-6.30.2-mipsbe.npk wireless-6.30.2-mipsbe.npk
В Winbox открываем и перетаскиваем средствами drag"n"drop указанные выбранные пакеты(в качестве альтернативы можно загрузить через web-интерфейс, либо по ssh средствами scp).

Для обновления достаточно перезагрузить устройство: ➙➙

Консольный вариант перезагрузки

/system reboot

В дальнейшем для обновления не обязательно загружать пакеты:➙➙➙➙

Консольный вариант

/system package update download /system package update install

Дополнение 4. Настройка ntp

В предыдущих дополнениях мы настроили часы и добавили пакет NTP, теперь его необходимо настроить.

Включаем ntp-client и задаем адреса серверов (можно задать свои любимые) точного времени: ➙➙➙
Включаем прослушку ntp запросов: ➙➙➙

Консольный вариант

/system ntp client set enabled=yes primaty-ntp=48.8.40.31 secondary-ntp=91.206.16.4 /system ntp server set enabled=yes

Дополнение 5. Отключаем лишние службы

Оставим winbox/http/ssh, остальные можно будет включить при необходимости: ➙ выделяем как на скриншоте и нажимаем [x] .

Консольный вариант

/ip service set telnet disabled=yes set ftp disabled=yes set api disabled=yes set api-ssl disabled=yes set https disabled=yes set www-ssl disabled=no set winbox disabled=no set www disabled=no

Дополнение 6. Отключаем обнаружение и ограничиваем доступ по mactelnet

В winbox есть средства обнаружения устройств находящихся в одной физической сети с ПК, это удобно, но зачем соседям знать что у нас за устройство?

Отключаем: ➙➙ . Можно оставить обнаружение для br1-lan (локальная сеть), можно убрать на ваш выбор. Для новых интерфейсов обнаружение включено по умолчанию, не стоит от этом забывать.

Консольный вариант

/ip neighbor discovery:foreach i in= do={ set $i discovery=no }

Теперь ограничим доступ по mac-адресу(winbox и mactelnet): ➙➙
Отключаем([x] ) all и добавляем br1-lan .
Переходим в и повторяем.

Консольный вариант

/tool mac-server set [ find default=yes ] disabled=yes add interface=br1-lan /tool mac-server mac-winbox set [ find default=yes ] disabled=yes add interface=br1-lan

Дополнение 7. Включаем UPnP

Многие p2p приложения и online игры требуют UPnP (служба динамического открытия портов) для нормальной работы.

Включаем: ➙➙
Добавляем интерфейсы: ➙[+]
External: eth1-wan;
Internal: br1-lan.

Консольный вариант

/ip upnp set enabled=yes /ip upnp interfaces add interface=eth1-wan type=external add interface=br1-lan type=internal

Дополнение 8. Оверклокинг

Если число устройств в сети возросло настолько, что роутер перестал справляться, можно немного разогнать процессор: ➙➙➙

Для RB 951G - это максимальная частота работы CPU.

Консольный вариант

/system routerboard settings set cpu-frequency=750MHz

Дополнение 9. Резервная копия настроек

Бекап настроек никогда не будет лишним: ➙
Name: имя файла (без расширения);
Password: пароль (если не указывать будет использован пароль от пользователя);
Don"t Encrypt: если нет необходимости шифровать бекап.

Консольный вариант

/system backup save name=router6.30.2 dont-encrypt=yes

Для восстановления достаточно скопировать файл на другое устройство(желательно той-же серии и с той-же версией RouterOS).
Зайти в ➙ и выбрать файл.

Консольный вариант

/system backup load name=router6.30.2.backup

P.S. У меня за 3 года так и не поднялась рука написать что-то еще, если есть интересные идеи для статей по RoS и Mikrotik, пишите в личку.
